硬件笔记系列，高速电路中滤波电容的选取策略

在高速电路中，滤波电容的选取至关重要，本文介绍了选取滤波电容时需要考虑的关键因素，包括电容的容量、电压、类型以及工作环境等，合适的滤波电容能有效减少电路中的噪声和干扰，提高电路的稳定性和性能，本文旨在为工程师和电子设备爱好者提供关于高速电路中滤波电容选取的实用指南。

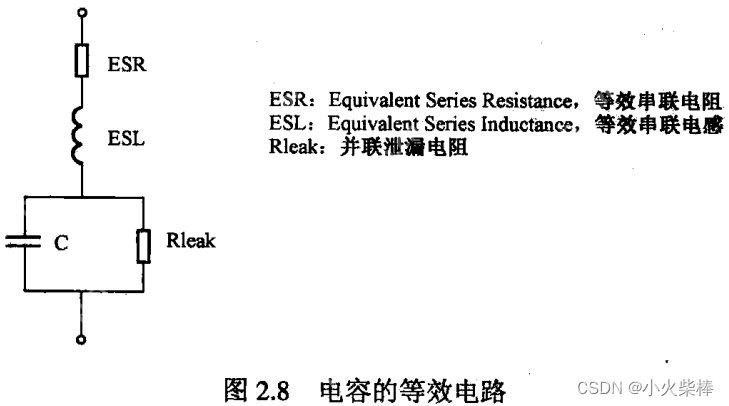

要了解电容的等效电路，首先需要知道电容的等效电路模型。

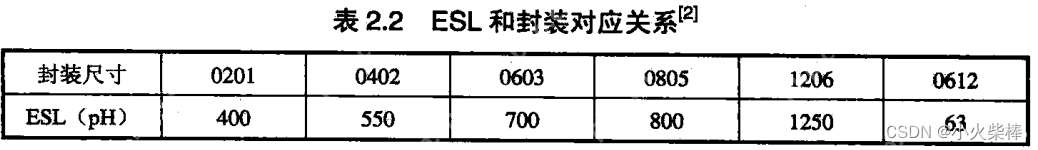

其中，电感（ESL）受电容类型和封装的影响很大。以贴片陶瓷电容为例，相较于直插式电解电容，它们的ESL较小。根据下表，封装尺寸越大，ESL通常也越大，但0612封装是个例外。

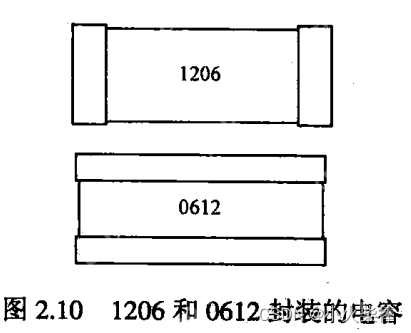

0612和1206封装的区别在于长短边，0612的焊接边为长边，这不仅增加了焊接面积，还缩短了内部电容体到焊盘的距离，因此具有最低的ESL。

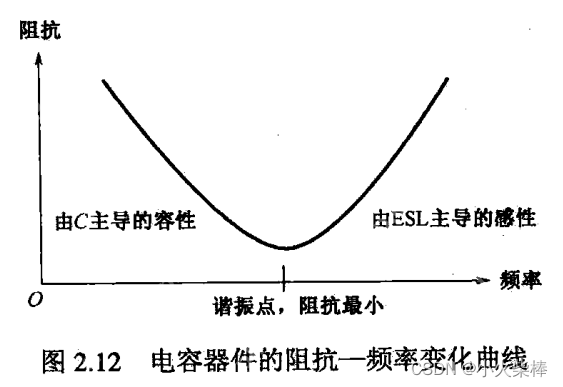

电容器在其谐振频率时阻抗达到最小值。在谐振点之前，阻抗主要由电容决定；在谐振点之后，则由ESL主导。

然而，在滤波应用中，如果仅使用不同容值但相同封装的电容，可能会遇到这种情况。
