台积电，十年间同性能功耗降低超四分之三，从N7到A14的跨越之路

台积电在十年间从 N7 工艺到 A14 工艺的发展过程中，实现了显著的技术进步，该公司成功降低了同性能功耗超过四分之三，这意味着其芯片能效大幅提升，将推动电子产品的性能提升和能耗降低，台积电的技术进步对全球半导体行业具有重要影响，有望引领未来电子产品的创新和发展方向。

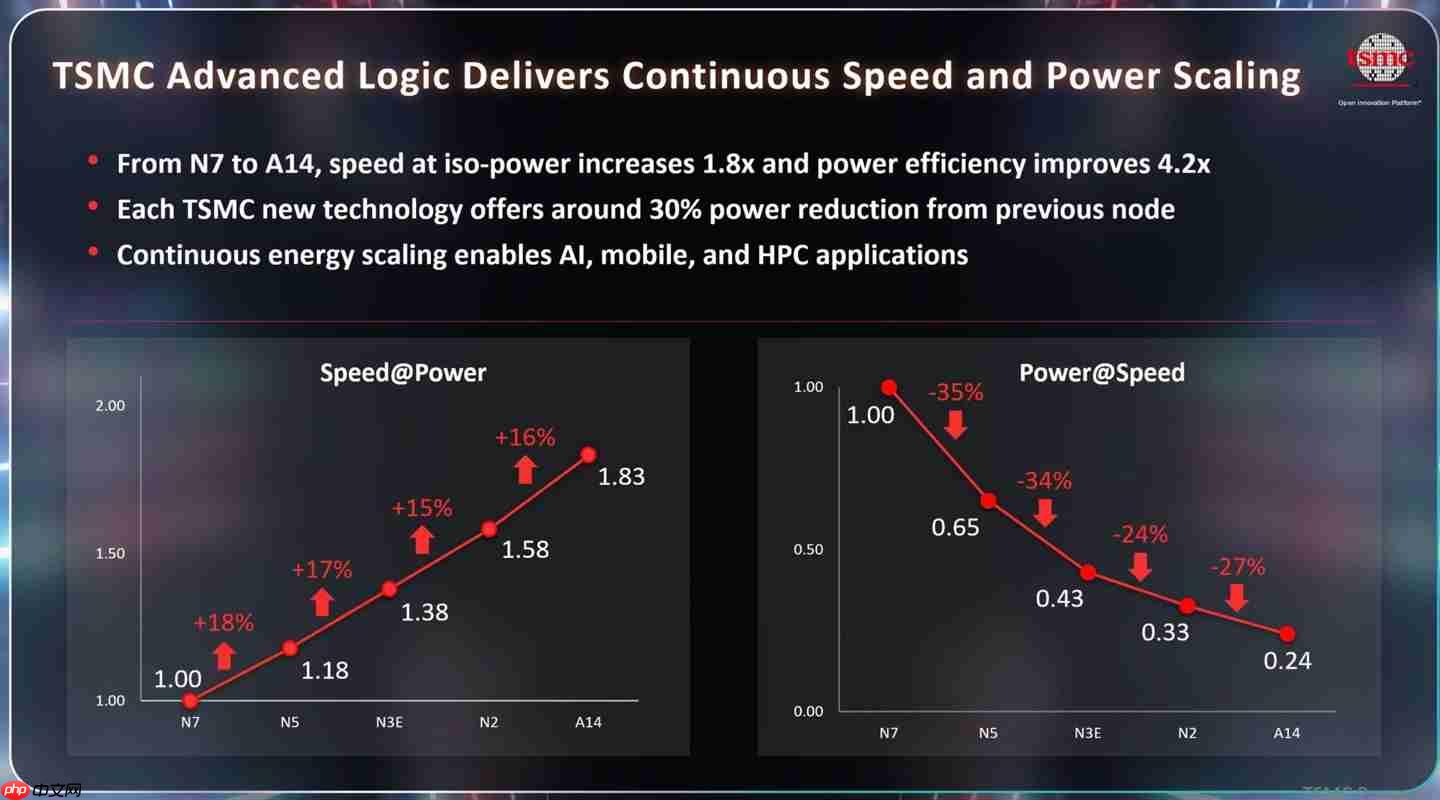

12月8日消息，台积电在上月举办的2025年oip生态系统论坛欧洲场披露：自2018年的n7工艺至2028年即将量产的a14（1.4nm级）工艺，十年间其先进制程可在相同性能（即同等运算速度）条件下实现功耗下降达76%，整体能效提升约4.2倍，各代主流节点之间平均功耗降幅稳定在30%左右。

此外，台积电指出，在维持相同功耗水平的前提下，采用A14工艺打造的芯片运行速度可达N7制程芯片的1.83倍。这一持续强化的能效优势，正成为支撑AI推理与训练、智能手机高负载场景及高性能计算（HPC）等关键应用的核心驱动力。

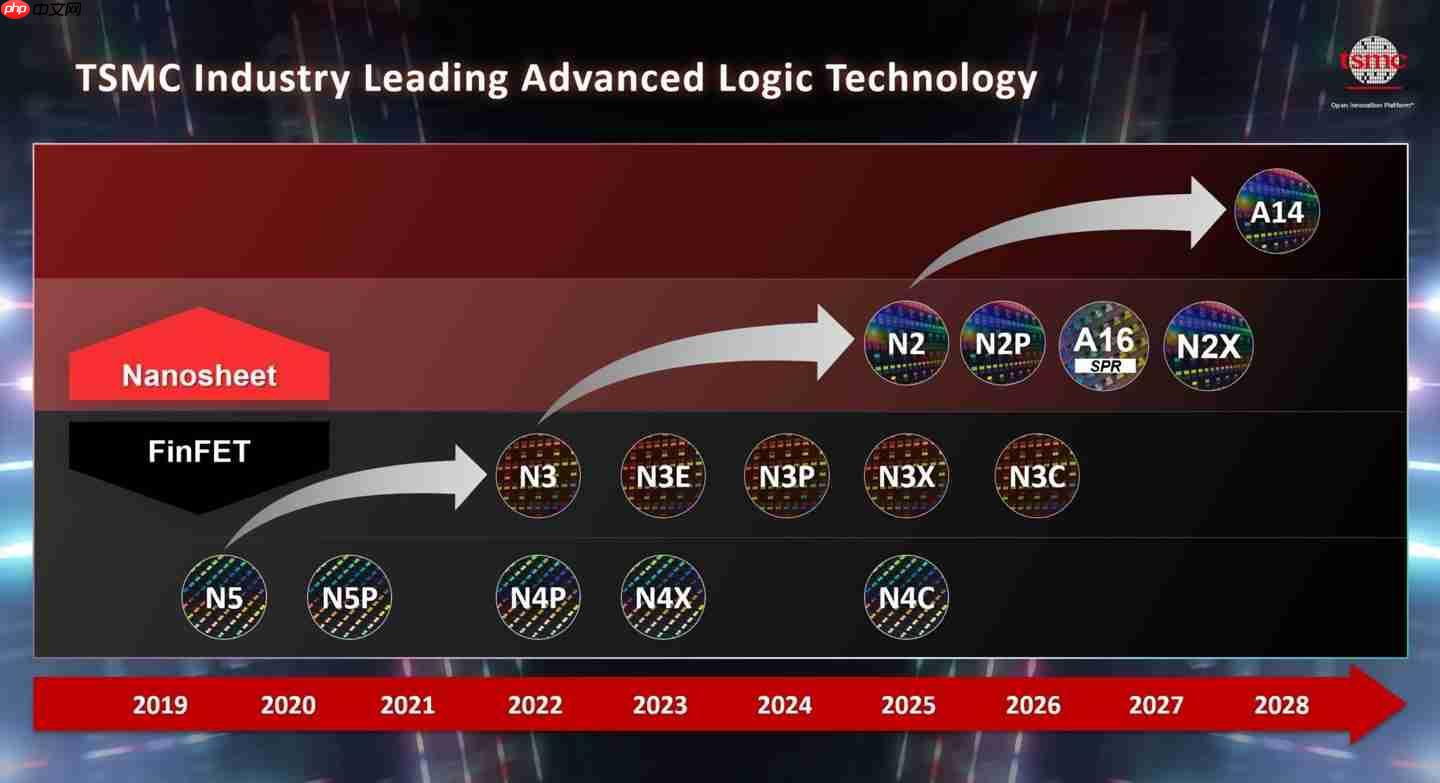

值得注意的是，台积电在评估3nm系列工艺演进时，统一以N3E作为性能与功耗对比的基准节点，而非更早期的N3B版本。
